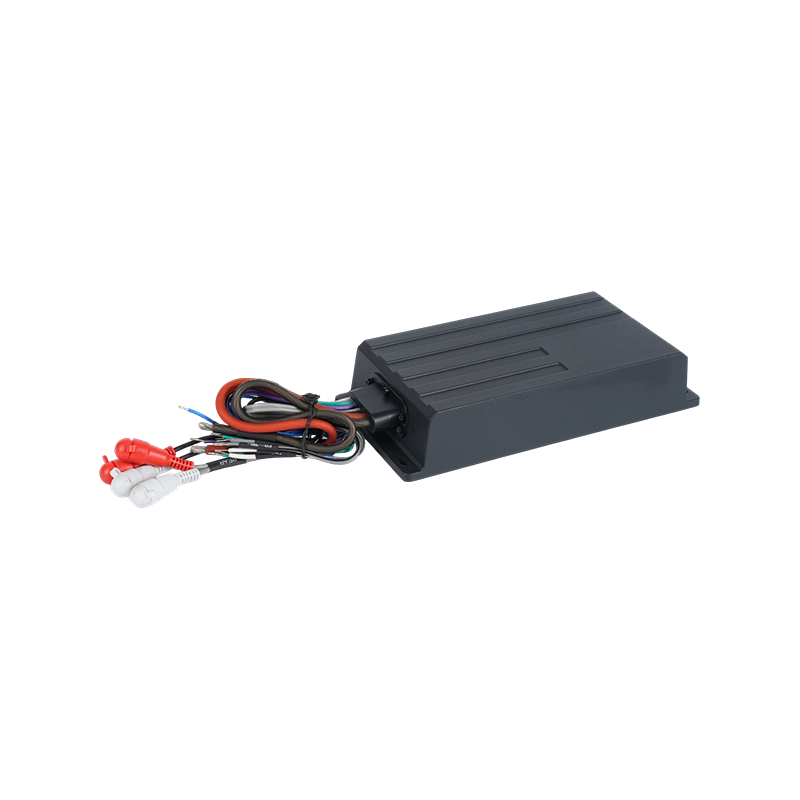

Amplificador clase D de rango completo de 4 canales con clase resistente al agua IPX67

Técnicas de sellado avanzadas utilizadas para lograr un sellado IPX67 y una estructura a prueba de fugas

Lograr una protección confiable de nivel IPX67 requiere más que una sola junta: es una combinación de selección de materiales, procesos de sellado de múltiples etapas y verificación. Para amplificadores marinos y de automóviles resistentes, los fabricantes suelen utilizar pasos de sellado secuenciales: sellos mecánicos primarios (juntas tóricas o juntas moldeadas), seguidos de aplicaciones específicas de encapsulado o cuentas de silicona en uniones sensibles, y luego un sellado adhesivo controlado alrededor de las entradas de cables. Este enfoque en capas reduce la probabilidad de una falla en un solo punto y mejora la resistencia a largo plazo a la inmersión repetida y los ciclos térmicos.

Prácticas clave de sellado para reducir el riesgo de fugas

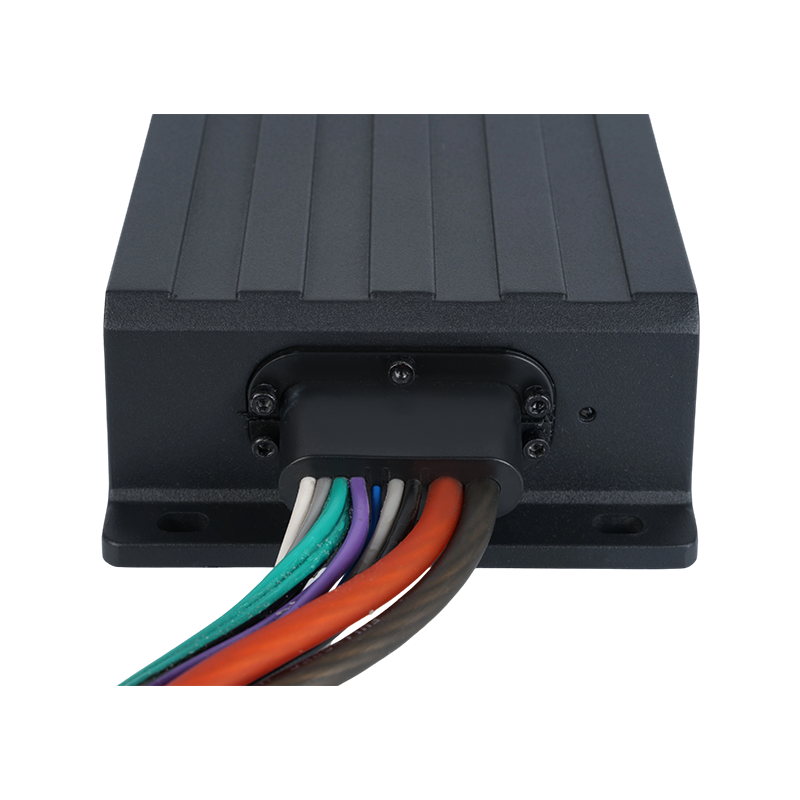

• Diseñe la entrada de cables con una funda encapsulada dedicada o una cámara de alivio de tensión para aislar la PCB de las rutas de ingreso.
• Utilice varios pasos de curado del adhesivo con siliconas de grado marino de baja contracción para evitar grietas por tensión creadas por la expansión térmica diferencial.
• Realice un montaje controlado en entornos con humedad y polvo controlados para garantizar que las uniones adhesivas no se contaminen.
• Implemente pruebas de fugas de aire no destructivas por unidad en lugar de muestreo, una forma eficaz de verificar el proceso de sellado aplicado para cada amplificador.

Carcasas de aluminio fundido a presión: compensaciones entre corrosión, térmica y estructural

Los disipadores térmicos de aluminio fundido proporcionan una combinación atractiva de masa térmica, rigidez y capacidad de fabricación para amplificadores con clasificación IP. En entornos marinos y de deportes motorizados, la elección de la aleación, el tratamiento de la superficie y el acabado secundario definen tanto la resistencia a la corrosión como la adhesión de la pintura/capa. Para una verdadera confiabilidad a largo plazo, una práctica común es el uso de recubrimientos anodizados o de base epoxi, además de recubrimientos de sacrificio específicos en los puntos de fijación. Tenga en cuenta que un acabado superficial inadecuado puede crear células microgalvánicas en entornos salinos; un diseño específico mitiga este riesgo.

Especificaciones prácticas para solicitar a los proveedores

• Especifique el grado de aleación (por ejemplo, ADC12 o equivalente) y solicite datos de corrosión de laboratorio, como las horas hasta la primera oxidación blanca en la prueba de niebla salina.
• Solicite métricas de rugosidad de la superficie después de la fundición para garantizar la consistencia de la adhesión del recubrimiento.
• Exigir documentación del espesor del recubrimiento y falla dieléctrica cuando la proximidad de la electrónica lo haga relevante.

Diseño de mazo de cables flexible y personalización de conectores específicos del vehículo

Un arnés flexible que es fácil de integrar reduce los errores de instalación y las devoluciones en campo. Para los amplificadores para deportes motorizados, los arneses deben soportar alivio de tensión, conectores codificados para evitar un mal acoplamiento y opciones para fusibles en línea. Los conectores personalizables, ya sean enchufes preengarzados estilo OEM o cables adaptadores modulares, permiten que un solo SKU de amplificador preste servicio a múltiples plataformas de vehículos y al mismo tiempo preserve el sellado IP en el extremo del amplificador.

Características del arnés recomendadas para instaladores

• Conectores sellados (clasificación IP67) para todas las interfaces externas: alimentación, encendido remoto y entradas de audio.
• Conductores codificados por colores y documentación clara para acelerar el cableado de campo y minimizar los errores de polaridad.
• Provisión para supresión de ferrita en línea y opciones de elevación de tierra para gestionar EMI sin modificar la carcasa del amplificador.

Protocolos de prueba que validan IPX67 y la durabilidad del ciclo de vida

Pasando un Amplificador Powersport clase IPX6 o IPX7 La clasificación requiere pruebas de inmersión controlada, pero una validación sólida agrega niebla salina, exposición a los rayos UV, vibración, choque y ciclos de choque térmico. Una secuencia de control de calidad avanzada típica para amplificadores de grado marino incluye niebla salina según ASTM B117, 1000 horas de exposición UV acelerada, vibración multieje según los perfiles automotrices de la industria e inmersión seguida de monitoreo de humedad interna. La combinación de estas pruebas revela modos de falla que las pruebas de condición única pasan por alto.

Puntos de control prácticos de calidad y criterios de aceptación

Gestión térmica, eficiencia Clase D, cumplimiento EMI y ajuste práctico

Los circuitos compactos de Clase D reducen la pérdida de energía y permiten geometrías de disipador de calor más pequeñas, pero bajo uso continuo de carga alta (por ejemplo, motores marinos para pesca por curricán o sesiones prolongadas de audio todoterreno) aún puede ocurrir estrangulamiento térmico. Las carcasas de aluminio fundido también funcionan como disipadores de calor, pero la interfaz entre la PCB y la carcasa debe utilizar rellenos de espacios conductores y adhesivos térmicamente conductores para mantener bajas temperaturas de unión. La gestión de EMI es igualmente importante; Las prácticas de diseño, como los planos de tierra divididos, la colocación del estrangulador de modo común y las rutas de entrada blindadas, ayudan a lograr el cumplimiento de CISPR 32/CISPR 25 y FCC sin sacrificar el rendimiento del audio.

Consejos prácticos de ajuste para instaladores y diseñadores de sistemas

• Utilice HPF/LPF y configuraciones de modo seleccionables para reducir la carga térmica sostenida de baja frecuencia en el amplificador en gabinetes pequeños.
• Monte amplificadores con flujo de aire abierto hacia la ruta de flujo de aire más fría del vehículo; Evite compartimentos cerrados sin ventilación incluso si la unidad tiene clasificación IPX7.
• Al agregar módulos DSP o Bluetooth, verifique que cualquier antena adicional o penetraciones de E/S estén integradas en el plan de sellado en lugar de actualizarse después de la producción.

En conjunto, estas medidas prácticas, desde el sellado de múltiples etapas y la resistencia verificada a la niebla salina hasta el diseño del arnés, la ingeniería de interfaz térmica y el diseño de PCB con reconocimiento EMI, son las que convierten un amplificador estándar en una solución verdaderamente robusta. Al especificar un Amplificador Powersport clase IPX6 o IPX7 para uso marino o todoterreno, requiera documentación de cada uno de los procesos anteriores para minimizar las fallas en el campo y garantizar un rendimiento consistente y a prueba de fugas.
