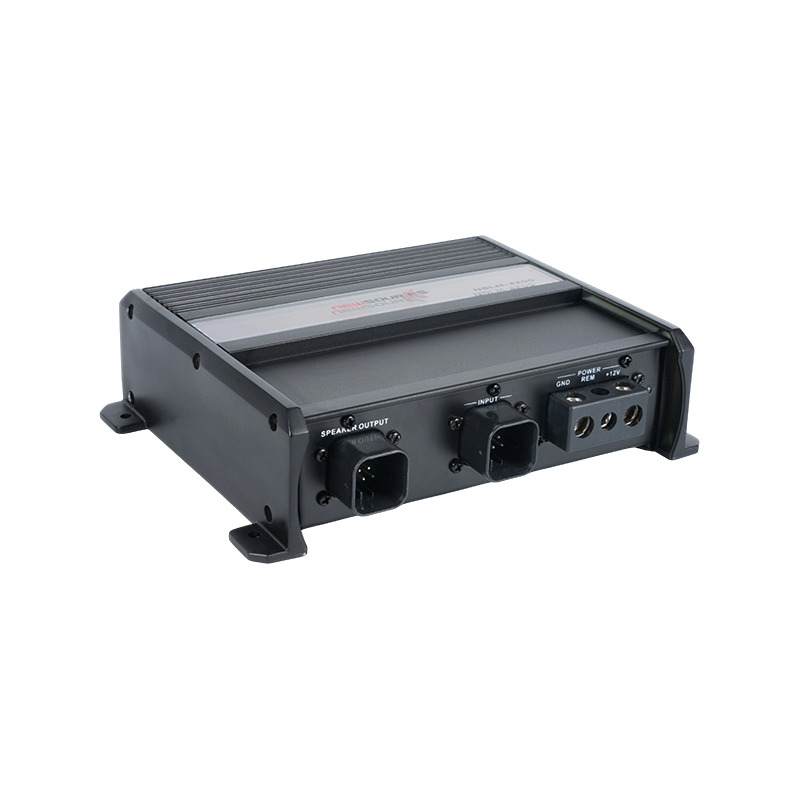

Amplificador clase D de rango completo de 4 canales

Práctico flujo de trabajo de ajuste de DSP para configuración de crossover y ecualizador a bordo

Un flujo de trabajo de ajuste confiable reduce las conjeturas al aplicar ecualizador y cruces en una embarcación donde los reflejos, la resonancia del casco y la ubicación de los altavoces cambian rápidamente. Empiece por recopilar mediciones objetivas: utilice un micrófono de medición calibrado y capture respuestas de impulso en varias posiciones de escucha mientras el barco está parado. Importe estos IR al entorno DSP para producir gráficos de respuesta en frecuencia promediados y en el dominio del tiempo. A partir de ahí, aplique un ecualizador correctivo de banda estrecha para obtener muescas claras causadas por los modos de cabina, seguido de ajustes de estantería más amplios para el equilibrio tonal. Siempre verifique los cambios con material de programa real y verifique la interacción entre las pendientes de cruce y los aumentos de ecualización: los aumentos pronunciados de baja frecuencia cerca de los puntos de cruce a menudo enmascaran problemas de fase que se manifiestan como lóbulos cuando dos altavoces se superponen.

Diseño de crossovers teniendo en cuenta la fase y la potencia

Al configurar cruces multibanda en un amplificador marino multicanal, trate el cruce como un filtro de frecuencia y una herramienta de gestión de fases. Elija tipos de pendientes y órdenes según la capacidad del parlante y la superposición deseada: los pares Linkwitz-Riley de 24 dB/octava a menudo dan una fase coherente en el cruce cuando ambos parlantes tienen rango completo, mientras que pueden ser necesarias pendientes más suaves donde el manejo de potencia o la linealidad del parlante es marginal. Utilice cuidadosamente las opciones de fase lineal o de fase mínima del DSP: los filtros de fase lineal conservan la sincronización del impulso pero añaden un timbre previo que puede sonar poco natural con una Q alta; Los filtros de fase mínima son más musicales pero cambian la sincronización, lo que debe corregirse con retraso. Confirme siempre que la distribución de energía del canal a través de los canales del amplificador permanezca dentro del margen térmico y de suministro cuando el contenido de baja frecuencia se enrute a las salidas del subwoofer.

Lista de verificación práctica para la configuración de un crossover

• Verifique los rangos de frecuencia del controlador y aplique puntos de cruce conservadores que respeten la excursión y el manejo de potencia.
• Establezca la pendiente inicial entre 12 y 24 dB/octava, luego escuche e inspeccione la alineación de fase en toda la banda de paso.
• Monitoree el voltaje de suministro y la corriente del canal durante las pruebas de banda completa para garantizar que las etapas de Clase D permanezcan térmicamente estables bajo las cargas previstas.

Corrección de retardo de tiempo e imágenes espaciales en barcos

La alineación temporal suele ser la forma más sencilla de mejorar las imágenes en instalaciones asimétricas comunes en los barcos (por ejemplo, altavoces de la cabina desplazados del asiento del timón). Utilice los bloques de retardo del DSP para alinear los centros acústicos de modo que el sonido directo de varios controladores llegue con unos pocos milisegundos entre sí a las posiciones de escucha principales. Mida y establezca el retraso en metros o milisegundos utilizando la respuesta al impulso; luego refinar de oído. Cuando utilice varios asientos para escuchar, cree dos o más Amplificador marino DSP con matrices de retardo ligeramente diferentes en lugar de un único ajuste de compromiso. Este enfoque es particularmente efectivo cuando el amplificador admite múltiples ajustes preestablecidos almacenados y selección remota desde un cabezal de control.

Marcos SigmaStudio y creación de algoritmos personalizados para flexibilidad del instalador

La construcción de marcos SigmaStudio adaptados a la topología de los altavoces de un barco agiliza la puesta en servicio del distribuidor: incluye bloques modulares para ecualizador paramétrico, bandas cruzadas, retardo y limitadores dinámicos para que un instalador pueda activar o anular funciones sin reprogramar todo el parche. Calcule previamente las plantillas de ecualización sugeridas para tipos de casco comunes (cubierta abierta, cabina cerrada, techo rígido) e incorpórelas como instantáneas seleccionables. Cuando los recursos computacionales lo permitan, implementar filtros adaptativos que limiten la ganancia correctiva cuando el SPL general exceda un umbral, protegiendo a los conductores y preservando la claridad durante los pasajes pico.

Consejos de implementación para configuraciones basadas en SigmaStudio

• Proporciona ajustes preestablecidos de fábrica para clases de embarcaciones típicas y una opción de "configurar y bloquear" para evitar cambios no deseados por parte de los usuarios finales.
• Documente los rangos de parámetros recomendados (Q, ganancia, frecuencia de cruce) en el marco para reducir las pruebas y errores del instalador.
• Incluya un perfil de medición exportable con cada sesión de ajuste para respaldar futuras actualizaciones o diagnósticos de garantía.

Equilibrando la precisión del DSP con los requisitos de confiabilidad marina

La sintonización de precisión debe coexistir con la confiabilidad marina: la ecualización agresiva que requiere altas ganancias de canal puede llevar las etapas y fuentes de alimentación de Clase D a límites térmicos, especialmente en gabinetes compactos. Al crear ajustes preestablecidos de DSP, limite la ganancia máxima e implemente limitadores suaves que reduzcan la ganancia suavemente cuando se acerquen los umbrales térmicos o de suministro. Integre funciones de detección de señal para que el amplificador entre en modo de espera de bajo consumo cuando no haya audio presente, preservando la vida útil de la batería sin necesidad de que el instalador cambie el cableado. Estas opciones de diseño son prácticas y protegen la vida útil de los componentes a largo plazo en entornos de aire salado.

Puesta en marcha y entrega al concesionario: documentación que ahorra tiempo

Una transferencia fluida incluye archivos de medición anotados, la lista de bloques DSP activos con instantáneas de parámetros y una guía de usuario sencilla que muestra cómo cambiar los ajustes preestablecidos. Proporcione a los distribuidores una lista de verificación que incluya la verificación del sellado del conector, la confirmación del margen de suministro bajo prueba de banda completa y una auditoría de escucha final. Estos entregables reducen las visitas de regreso y mejoran la satisfacción del propietario porque el sistema está sintonizado y fuertemente restringido para uso marítimo.

La combinación de una metodología de ajuste orientada al campo, la configurabilidad de SigmaStudio y estrategias de protección conservadoras produce un amplificador marino DSP implementación que es a la vez flexible desde el punto de vista sonoro y duradero desde el punto de vista operativo: exactamente el equilibrio necesario para los sistemas de audio de embarcaciones de alto rendimiento en entornos marinos del mundo real.
