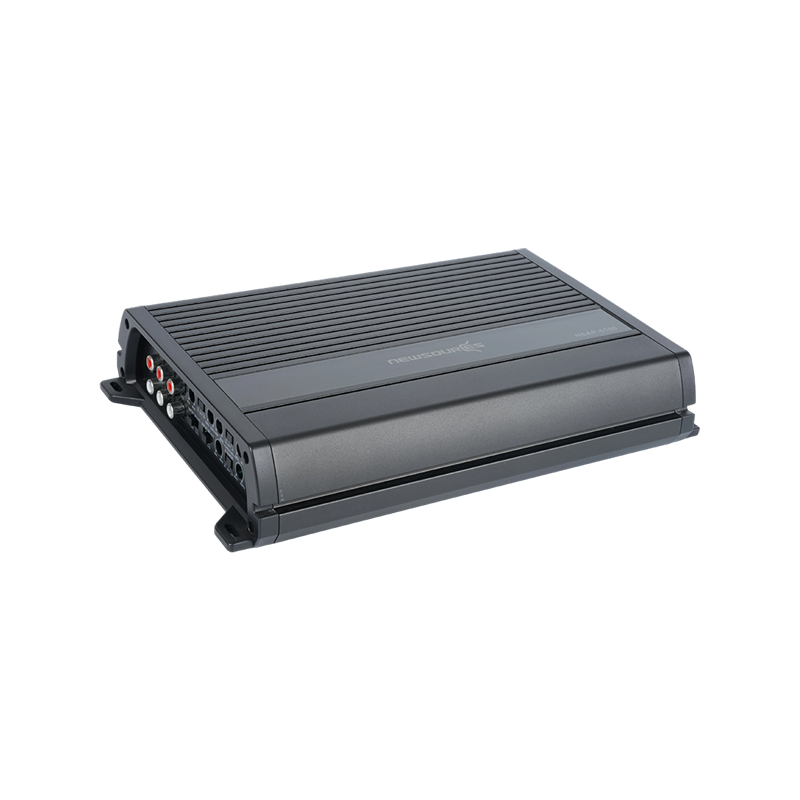

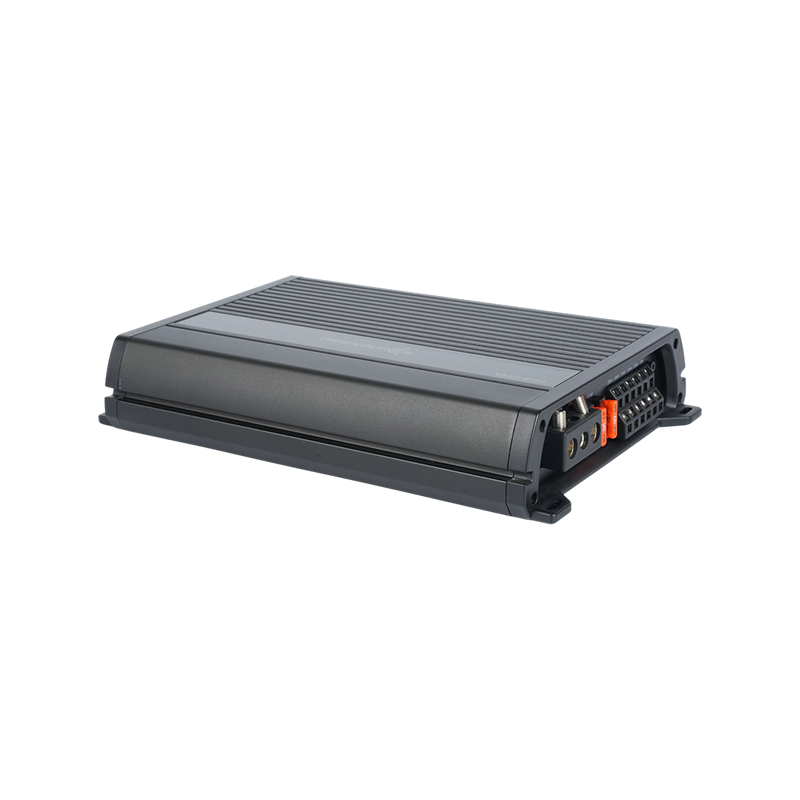

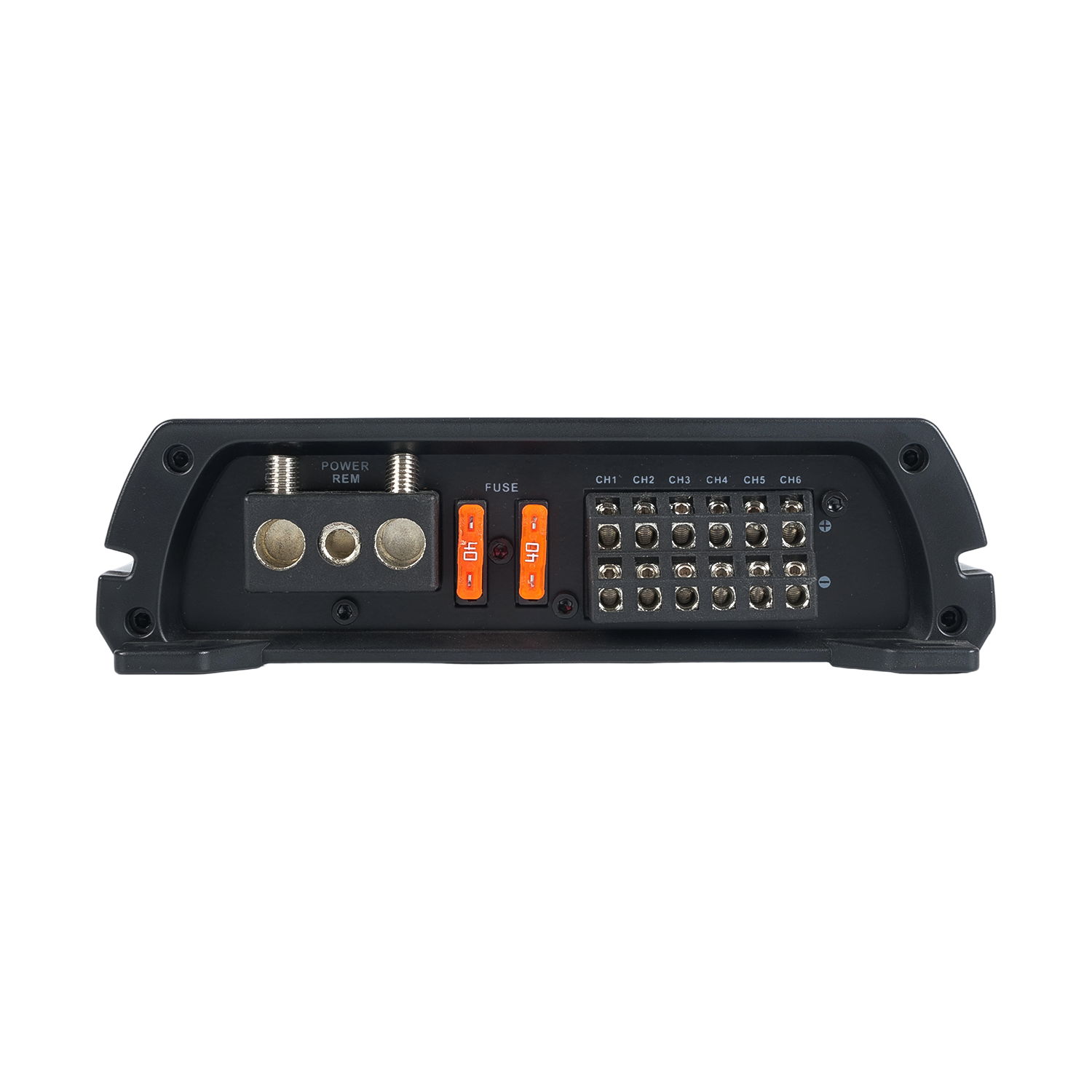

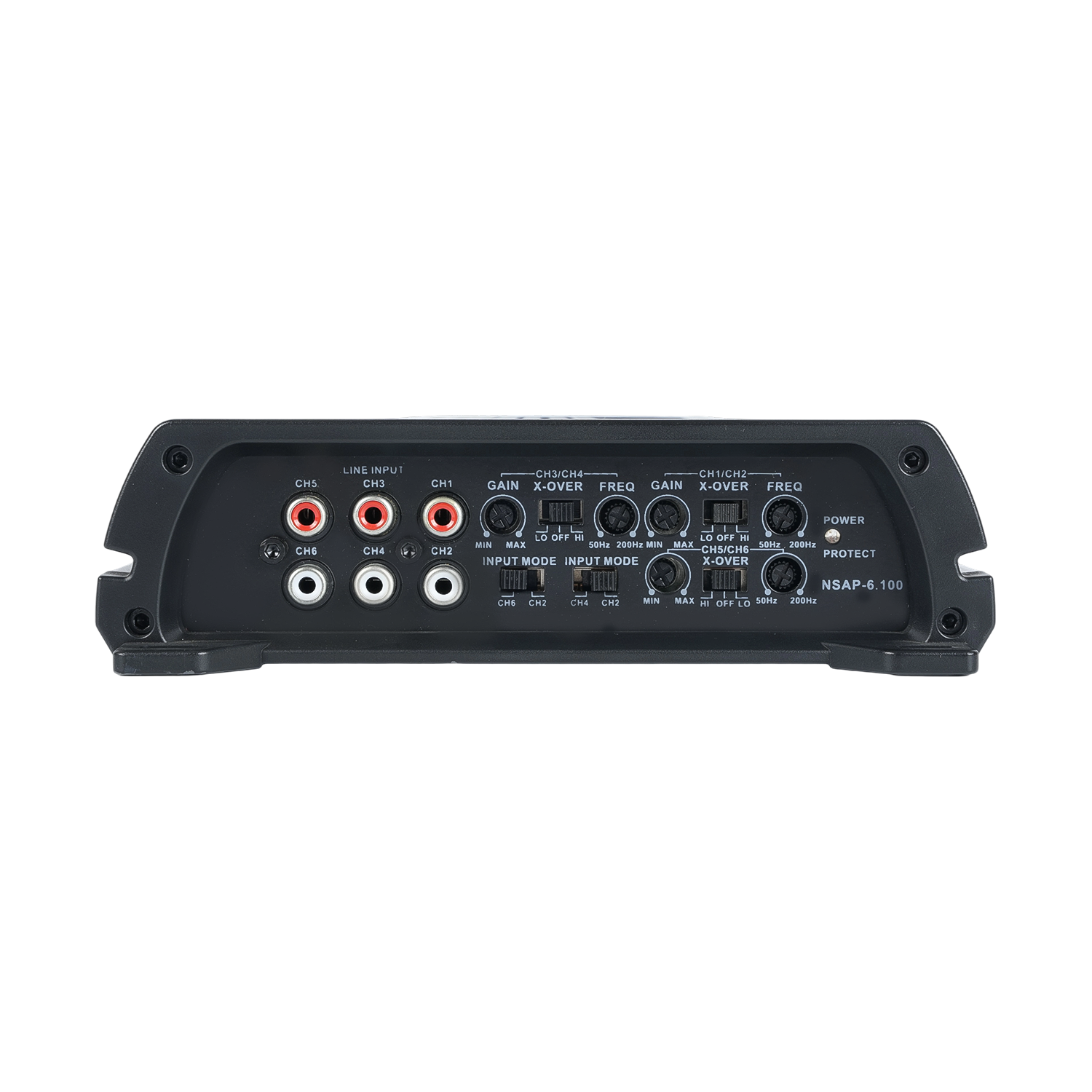

Amplificador clase D de 6 canales

Gestión de la densidad térmica en amplificadores de automóvil Clase D de alta potencia

Amplificador de coche de alta potencia clase D generan significativamente más calor debido a mayores corrientes de conmutación y cargas de salida más pesadas. Una gestión térmica eficaz requiere una combinación de PCB de cobre multicapa, una selección de MOSFET optimizada y estructuras de disipador de calor ampliadas. Muchos modelos de alta potencia también adoptan la colocación de componentes en ambos lados para distribuir la densidad térmica de manera más uniforme. Durante la producción, las pruebas de envejecimiento 100% realizadas bajo temperaturas elevadas ayudan a revelar riesgos de descontrol térmico y garantizan la estabilidad bajo operación continua de alta carga.

Conducción avanzada de puerta MOSFET para conmutación de alta corriente

Conducir compuertas MOSFET de manera eficiente es crucial en diseños de Clase D de alta potencia, donde las corrientes de conmutación pueden alcanzar niveles extremos. Los circuitos integrados de controlador de puerta deben proporcionar tiempos rápidos de subida y bajada para minimizar las pérdidas de conmutación y al mismo tiempo evitar un timbre excesivo. Los diseñadores suelen implementar un control de tiempo muerto ajustable para reducir la conducción cruzada, especialmente a voltajes más altos. Las instalaciones con pruebas de precisión AP pueden ajustar los parámetros del controlador para equilibrar con precisión las distorsiones, el ruido y la salida térmica en todo el rango de potencia.

Estrategias comunes para mejorar el control de puertas

• Circuitos de controlador Bootstrap para una conducción estable de puerta de lado alto.
• Redes de protección para reducir los picos de conmutación de MOSFET.
• Ajuste de resistencia de puerta para equilibrar EMI y velocidad de conmutación.

Inductores de salida de servicio pesado y su papel en diseños de alta potencia

El inductor de salida debe soportar corrientes muy altas sin saturación ni deriva térmica. Amplificador de coche de alta potencia clase D A menudo se utilizan inductores bobinados personalizados con geometrías de núcleo grande y materiales de bajas pérdidas. La selección del núcleo es fundamental: el hierro en polvo y los compuestos de ferrita avanzados ofrecen umbrales de saturación altos. El blindaje se vuelve especialmente importante para evitar interferencias con los componentes electrónicos del vehículo cercano, dada la elevada salida del campo magnético del amplificador bajo carga completa.

Comparación de materiales de inductores para aplicaciones de alta potencia

Estabilidad del suministro de energía en amplificadores de automóvil Clase D de alta potencia

El amplificador para automóvil de alta potencia Clase D impone enormes exigencias al sistema eléctrico del vehículo. Los diseñadores deben asegurarse de que los convertidores CC-CC internos puedan manejar oscilaciones rápidas de corriente sin combarse ni ondulaciones excesivas. Con frecuencia se utilizan transformadores de alta frecuencia, condensadores de baja ESR y barras colectoras multicapa para soportar las demandas máximas de salida. Las pruebas de envejecimiento con ciclos de carga dinámicos son esenciales para validar la estabilidad a largo plazo de la etapa de potencia, especialmente cuando el amplificador se instala en vehículos con condiciones de batería inconsistentes.

Control de emisiones EMI en entornos de conmutación de alta potencia

El amplificador para automóvil de alta potencia Clase D genera bordes de conmutación y campos electromagnéticos más fuertes que las versiones de menor potencia, lo que aumenta el riesgo de interferencias. Para cumplir con los estándares EMI automotrices, los diseñadores aíslan etapas de entrada sensibles, usan inductores blindados e implementan filtrado LC multipolar. Es esencial una segmentación adecuada de PCB (separar las áreas de conmutación de alto voltaje de las secciones de pequeña señal). La consistencia de fabricación proporcionada por la inspección AOI y la colocación de SMT garantiza características EMI estables en toda la producción en masa.

Técnicas efectivas de mitigación de EMI

• Uso de chokes de modo común en líneas de señal y energía.
• Partición estratégica del plano de tierra para aislamiento acústico.
• Agregar filtros LC para atenuar el ruido de conmutación de alta frecuencia.

Refuerzo mecánico para instalaciones automotrices de alta vibración

Los amplificadores de alta potencia suelen instalarse en áreas del vehículo sujetas a vibraciones importantes, como los maleteros o los espacios debajo de los asientos. El refuerzo mecánico garantiza una fiabilidad a largo plazo. Los fabricantes pueden aplicar encapsulado adhesivo para asegurar inductores pesados, reforzar los soportes de los transformadores e implementar separadores de PCB adicionales. La construcción robusta de la carcasa que utiliza gruesas extrusiones de aluminio mejora tanto la conductividad térmica como la estabilidad estructural, lo que garantiza que el amplificador resista años de estrés mecánico en el mundo real.

Optimización del rendimiento de audio de alta potencia mediante pruebas AP

Lograr un audio limpio a niveles de salida altos requiere una sintonización precisa. Los analizadores AP miden THD N, separación de canales, SNR y ruido de conmutación en múltiples niveles de potencia. Las curvas de prueba detalladas ayudan a los ingenieros a identificar picos de distorsión causados ​​por desalineación de tiempo muerto, caída de la fuente de alimentación o saturación del inductor. Con capacidades de prueba avanzadas, los fabricantes pueden mantener un rendimiento constante de alta potencia incluso en tiradas de producción SMT a gran escala y soldadura por ola.
