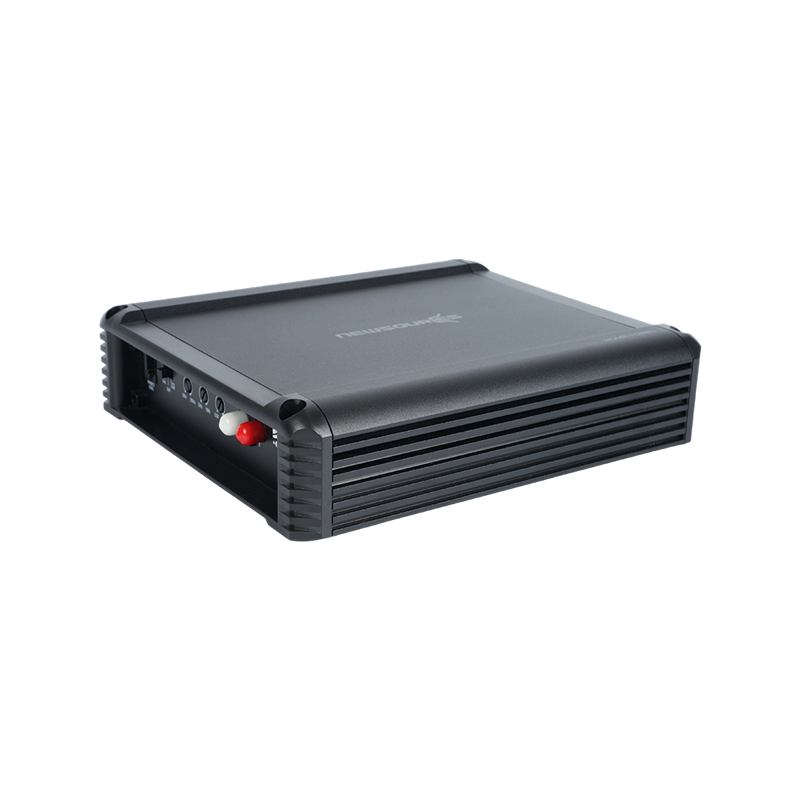

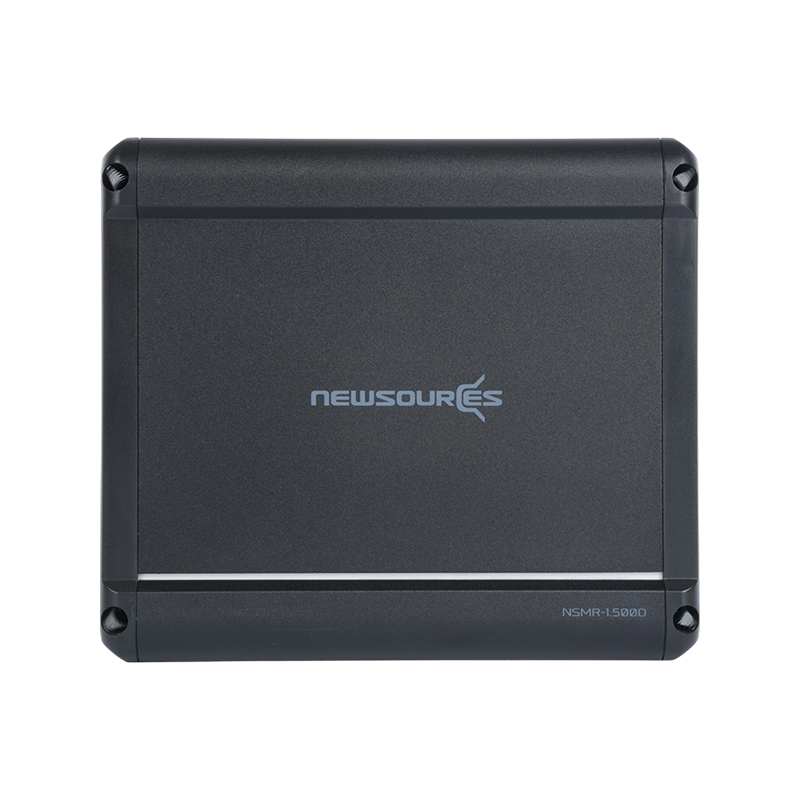

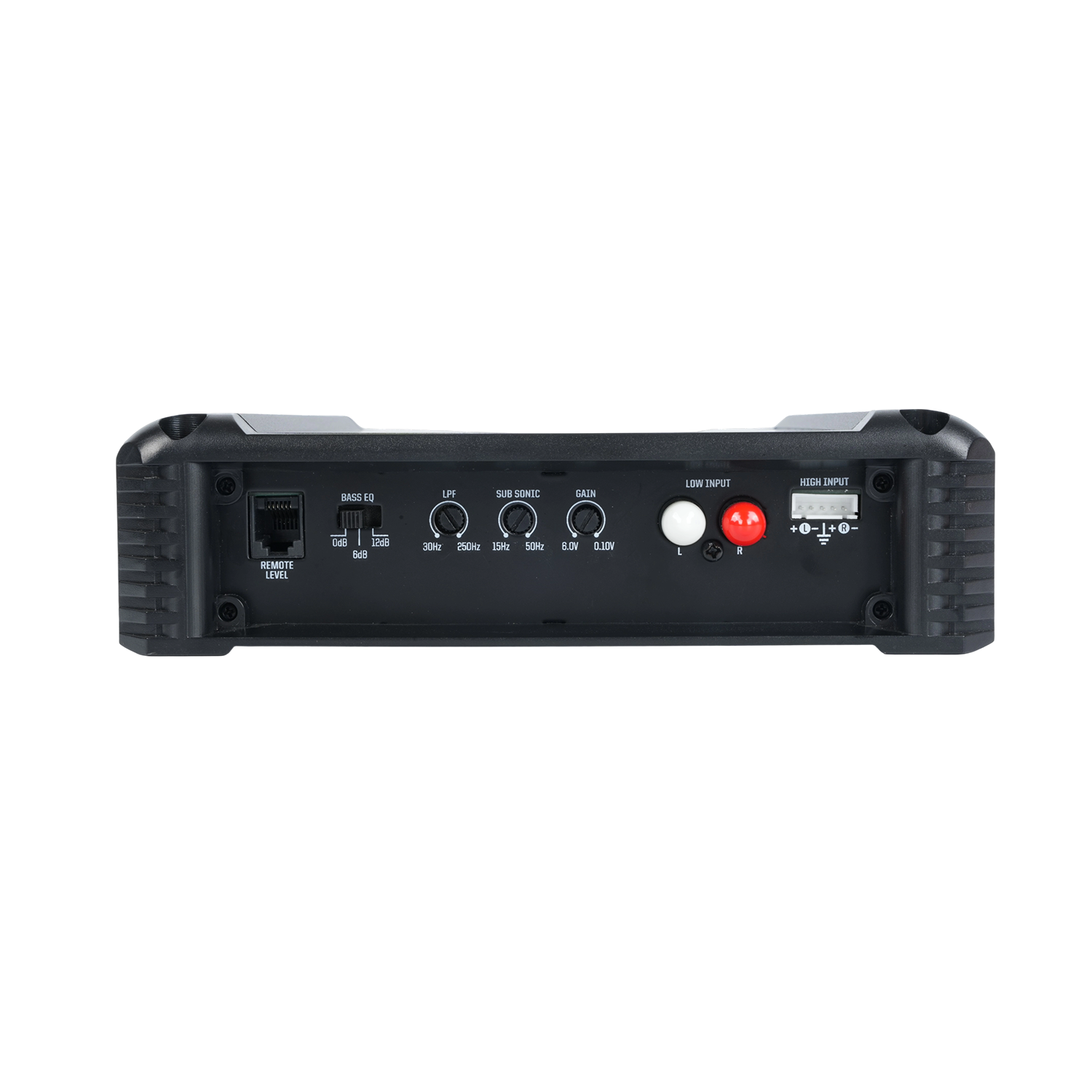

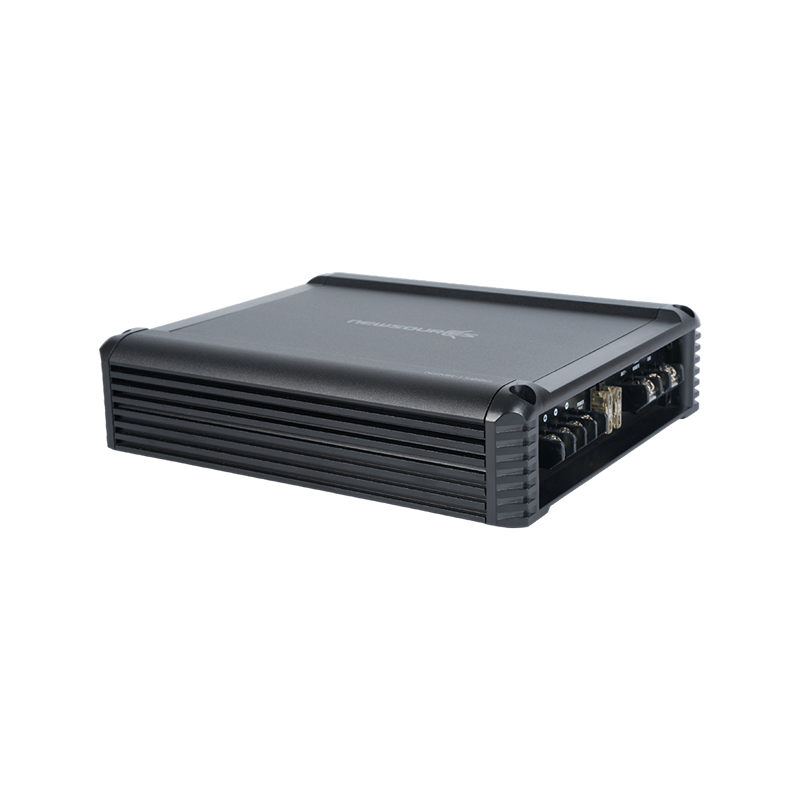

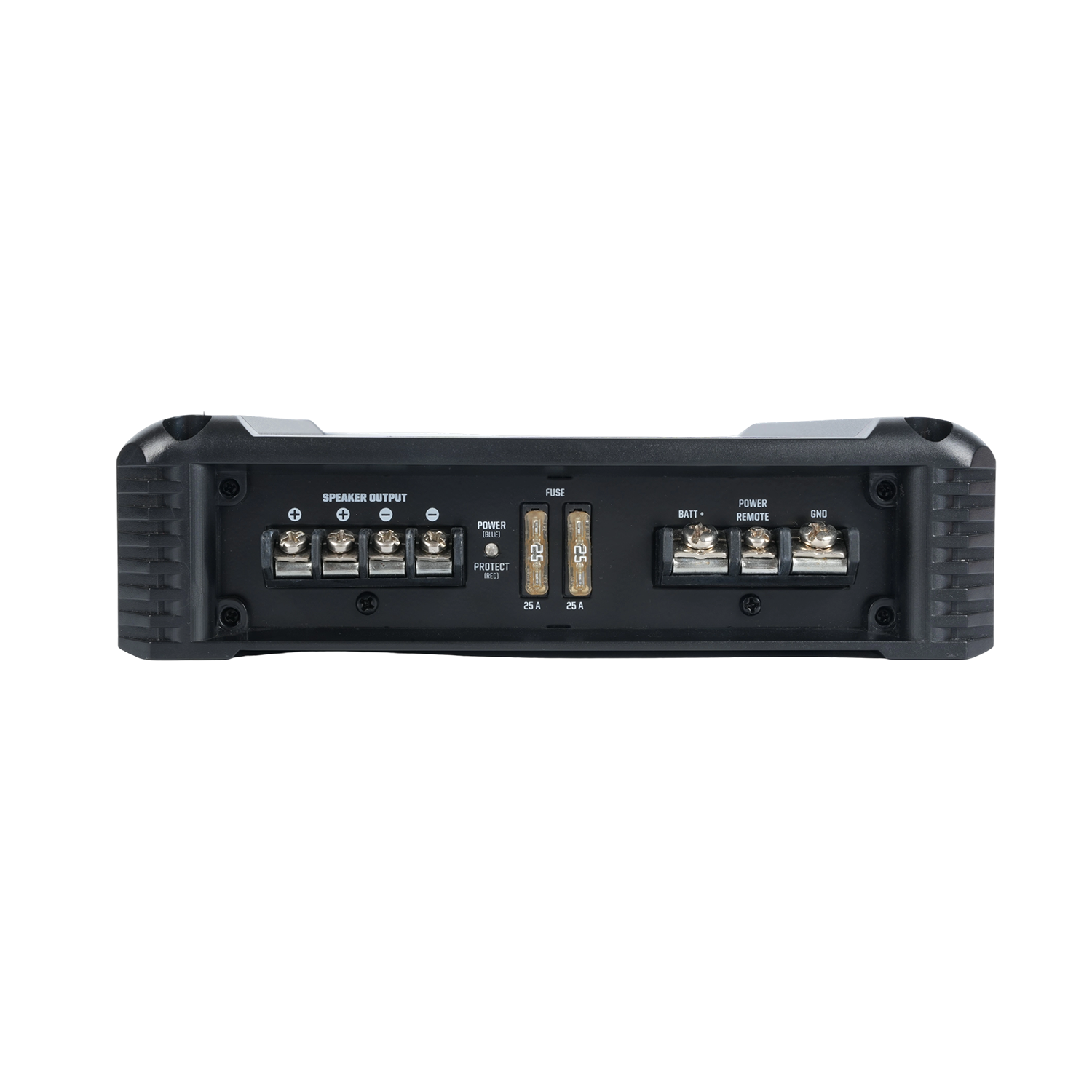

Amplificador monobloque clase D

Estabilidad de la corriente de polarización en el diseño de amplificadores de automóvil Clase A/B

En los amplificadores de automóvil Clase A/B, controlar la corriente de polarización es crucial para minimizar la distorsión cruzada sin causar una generación excesiva de calor. Los diseñadores suelen utilizar compensación térmica de múltiples etapas, emparejando transistores de polarización con diodos de seguimiento de temperatura o multiplicadores VBE montados cerca de los transistores de salida. Esto garantiza que a medida que el amplificador se calienta, la polarización se ajuste proporcionalmente, evitando el descontrol térmico y manteniendo la linealidad. Las líneas de producción equipadas con plataformas de prueba AP pueden verificar que el sesgo permanece estable bajo carga dinámica y variaciones de temperatura.

Desafíos térmicos en topologías de clase A/B de alta fidelidad

Los amplificadores de automóvil de Clase A/B disipan significativamente más calor que los diseños de Clase D, especialmente a niveles de escucha moderados donde los transistores de salida conducen continuamente. Las versiones de alta potencia requieren disipadores de calor grandes, ranuras de ventilación cuidadosamente ubicadas y carcasas de aluminio más gruesas para mejorar la conducción. Para mantener la estabilidad a largo plazo, las fábricas implementan pruebas de envejecimiento al 100%, lo que les permite monitorear la deriva térmica y detectar fatiga de la soldadura o desajustes de transistores bajo temperaturas elevadas.

Técnicas de optimización térmica

• Uso de almohadillas térmicas adaptadas a la huella del transistor para una distribución uniforme del calor.
• Integrando sensores de temperatura para activar circuitos de protección.
• Emplear PCB multicapa con cobre pesado para ayudar a la refrigeración.

Opciones de topología de la etapa de salida para una linealidad mejorada

La etapa de salida de un amplificador Clase A/B influye en gran medida en sus características tonales. Muchos diseños premium utilizan pares de seguidores de emisores complementarios para ofrecer una transmisión simétrica con una distorsión mínima. Algunos modelos avanzados emplean configuraciones triple-Darlington, que mejoran la ganancia actual y reducen la carga en las etapas anteriores. Sin embargo, esto aumenta la complejidad de la PCB y requiere una coincidencia precisa de los lotes de transistores, un área donde la inspección AOI y los procesos SMT controlados brindan importantes ventajas de consistencia.

Capacidad del depósito de suministro de energía y su impacto en el margen dinámico

A diferencia de los amplificadores de Clase D, que dependen de fuentes de conmutación de alta frecuencia, los amplificadores de automóvil de Clase A/B generalmente exigen depósitos de fuente de alimentación más grandes para entregar rieles de voltaje limpios bajo picos transitorios. Los condensadores electrolíticos grandes con baja ESR ayudan a mantener la estabilidad del voltaje durante golpes repentinos de graves o pasajes musicales complejos. Los entornos de producción de alta calidad verifican la ESR del condensador, el manejo de ondulaciones y la resistencia a la temperatura para garantizar la confiabilidad a largo plazo incluso en condiciones automotrices adversas.

Especificaciones comunes de condensadores de depósito

Gestión de la distorsión a través de redes de retroalimentación de múltiples etapas

Los amplificadores de automóvil de Clase A/B dependen en gran medida de la retroalimentación negativa para mantener una baja distorsión. En diseños avanzados, se utiliza una combinación de bucles de retroalimentación local y global: la retroalimentación local alrededor de las etapas de amplificación de voltaje y entrada mejora la linealidad, mientras que la retroalimentación global estabiliza la ganancia general. La precisión en la combinación de componentes es esencial; Las pruebas de envejecimiento ayudan a detectar variaciones en los valores de resistencia o ganancias de transistores que podrían alterar las características de retroalimentación con el tiempo.

Consideraciones de rendimiento EMI para diseños A/B analógicos dominantes

aunque Amplificadores de coche clase A/B generan menos ruido de conmutación de alta frecuencia en comparación con las unidades de Clase D, su circuito analógico es sensible a las fuentes EMI del vehículo, como alternadores, bobinas de encendido y módulos digitales. Los diseñadores pueden emplear etapas de entrada diferenciales, rutas de señal blindadas y enrutamiento a tierra cuidadosamente controlado. Los procesos modernos AOI y SMT garantizan geometrías de conexión a tierra y colocación de blindaje consistentes, lo que minimiza la captación de ruido en grandes lotes de producción.

Métodos prácticos de control de EMI

• Conexiones de entrada de par trenzado o balanceadas.
• Rutas de referencia a tierra dedicadas para etapas de preamplificación.
• Secciones de carcasa blindadas para componentes analógicos sensibles.

Calidad de construcción mecánica y resistencia a las vibraciones

Los amplificadores de automóvil de clase A/B contienen disipadores de calor más pesados y condensadores más grandes, lo que hace que la estabilidad mecánica sea esencial. La vibración en entornos automotrices puede aflojar los sujetadores o fatigar las uniones soldadas con el tiempo. Los fabricantes refuerzan la PCB con sustratos más gruesos, instalan separadores adicionales y utilizan compuestos de bloqueo en los tornillos. Las instalaciones de alta calidad también realizan simulaciones de vibraciones para detectar posibles debilidades mecánicas antes de la producción en masa.

Ajuste fino de la firma de audio mediante la selección de componentes

El carácter tonal de Amplificadores de coche clase A/B se puede moldear sutilmente seleccionando condensadores, amplificadores operacionales y pares de transistores específicos. Los condensadores de película a menudo se eligen para el filtrado de entrada debido a su linealidad superior, mientras que los amplificadores operacionales de bajo ruido ayudan a preservar los microdetalles. Los conjuntos de transistores combinados en la etapa de entrada diferencial reducen la compensación de CC y mejoran las imágenes estéreo. Estas optimizaciones a nivel de componentes son más efectivas cuando se combinan con una ubicación SMT de precisión y una rigurosa medición de audio AP.
